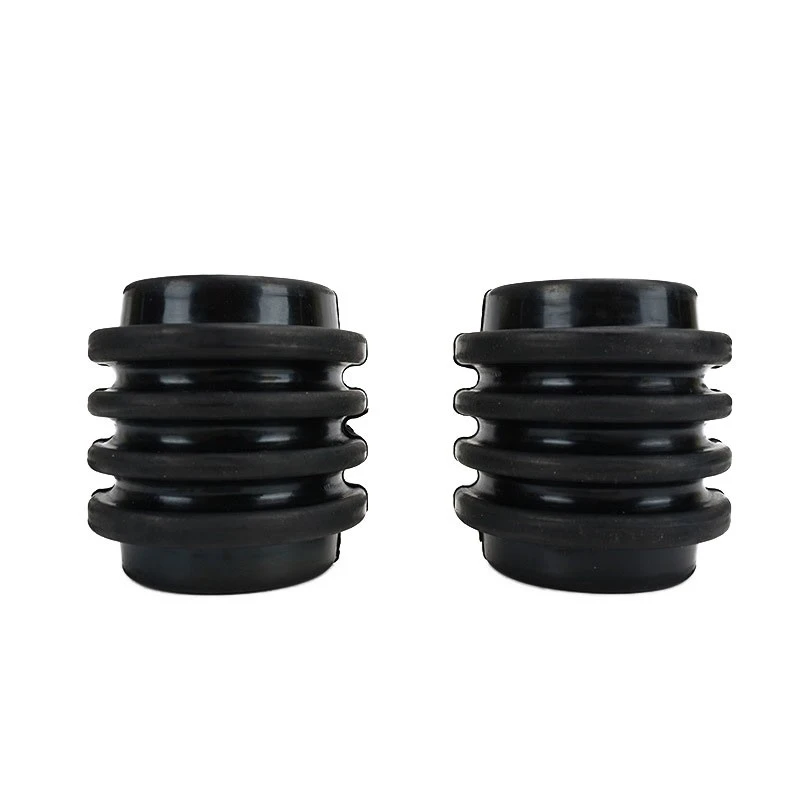

Specialgjuten gummibälg och flexibla dammstövlar
I dynamiska mekaniska sammansättningar, styrlänkar för bilar, industriella rörledningar och robotartikulering, utsätts rörliga leder ständigt för nötande partiklar, kemikaliestänk, hydraulvätskor och termisk cykling. Vanliga--bälgar lider ofta av för tidig utmattning av falsning, o-jämn väggtjocklek och flänsrivning- under upprepade dynamiska slagcykler.Specialgjuten gummibälg (flexibla dammstövlar och expansionsfogar)ger en ogenomtränglig hermetisk barriär och flexibel isolering, absorberar vinkelförskjutning med flera-axlar, axiell expansion och mekanisk vibration utan att förlora strukturell elasticitet.
På Best Seal är vi en specialiserad Tier-1 OEM/ODM-tillverkningspartner specialiserad på100 % anpassad-gjuten gummibälgkonstruerad efter dina exakta CAD-mått och arbetsomslag. Verksamhet från vårISO 9001 & TÜV-certifierad anläggning, våra verktygsingenjörer bygger hög-precisions CNC-formar med flera-hålrum som utformats speciellt för enhetlig veckfördelning och flash-fria skiljelinjer. Oavsett om du behöver slingrande styrstövlar, hög-expansionsfogar i silikon eller tyg-förstärkta pumpisoleringsbälgar, skräddarsyr vi-sammansatta jungfruliga elastomerer (EPDM, Silikon, NBR, Neopren/CR, FKM). Alla anpassade gjutna bälgar stöds av fullPPAP nivå 3-dokumentation, IMDS-materialinlämningar, och valideras enligt vårStrikt AQL 0,25/0,40 kvalitetsprotokolli linje medIATF 16949-standarder.
Anpassad strukturell och dynamisk prestanda
En framgångsrik gummibälgdesign balanserar flexibilitet med strukturell stabilitet under kontinuerlig kompression, förlängning och lateral skjuvning. Vi konstruerar skräddarsydda formarkitekturer för att optimera varje dynamisk parameter:
Uniform Convolution Wall Control
Genom kalibrerad vakuumkomprimering och överföringsverktyg säkerställer vi konsekvent väggtjocklek över toppar och veckningsrötter. Detta eliminerar lokaliserade spänningshöjningar och förhindrar för tidig utmattning under upprepade rörelser med hög-cykel.
Flera-axelslag och vinkelförskjutning
Anpassad-beräknad faltningsstigning och djup möjliggör höga slagförhållanden (förlängd längd till komprimerad fast höjd) samtidigt som den tillgodoser betydande sidoförskjutning och vinkelled utan att böja eller begränsa det inre luftflödet.
Anpassad monteringsgränssnittsgeometri
Vi formar specialiserade ändkragar för att matcha dina fästkrav: förstärkta klämspår för skruv-drivning eller konstant-slangband, integrerade flänsar med bult-hål, invändig gänga/snäpp-passningspärlor eller inläggsmanschetter i vulkaniserad metall.
Anpassade strukturella geometrier och konfigurationer
Beroende på ditt installationsomslag och din mekaniska kinematik, tillverkar Best Seal fyra primära strukturella konfigurationer:

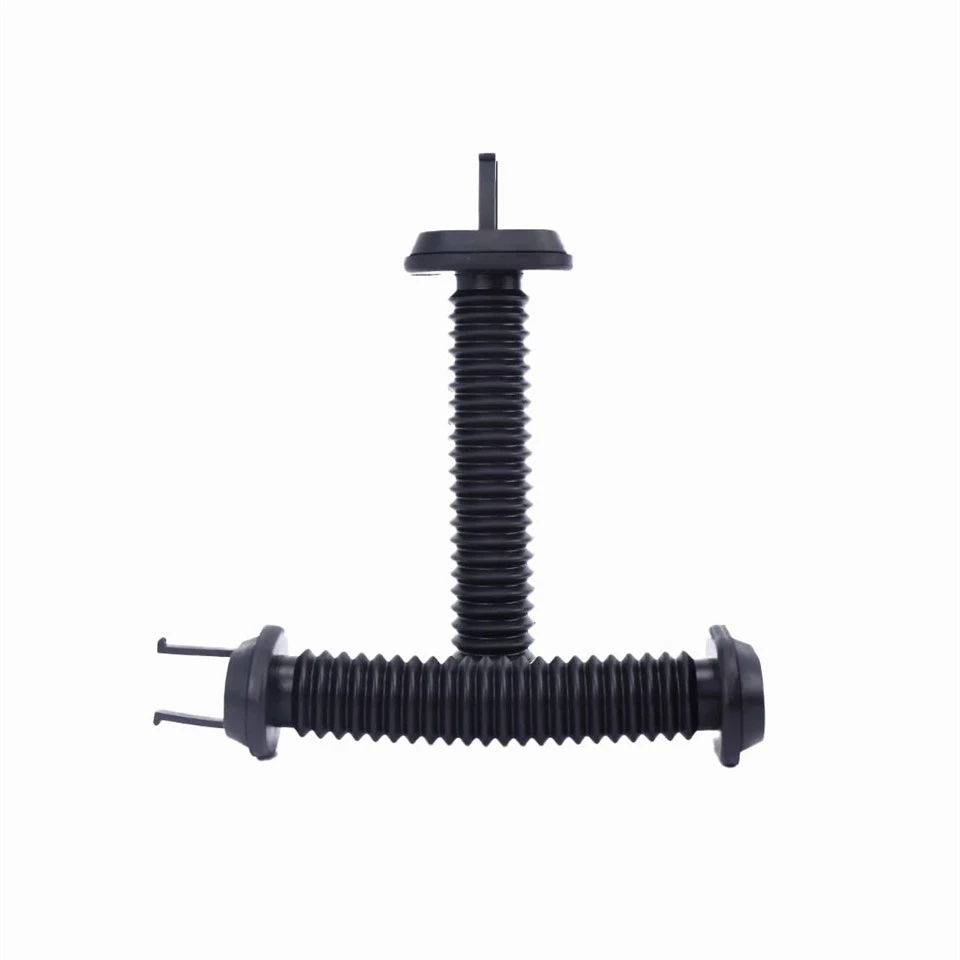

Slingrad dragspelsbälg
Standard symmetrisk stigning konstruerad för linjära ställdon med långa-takt, pneumatiska cylindrar, hydrauliska stänger och vibrationsisolering i rör.
Avsmalnande koniska dammstövlar
Graderade diametersteg för drag-ändar, styrstångskulleder, joystickled och skydd för växelspakslänkage.
Rektangulära & ovala damasker
Anpassad-gjuten fyrkantig, rektangulär eller asymmetrisk profilbälg för CNC-rutschbanor, robotarmsförband och fordonsgångskanaler.
Tyg-Förstärkta expansionsfogar
Inbäddade nylon-, polyester- eller kevlarskikt vulkaniserade direkt inuti gummiväggen för högtrycksvätskeledningar och tunga industripumpar.
Konstruerad Elastomer Compounding Guide
Att välja rätt elastomermatris är avgörande för att säkerställa dynamisk böjutmattningsbeständighet under svår termisk, kemisk och atmosfärisk stress:
| Polymerförening | Temp. Räckvidd | Dynamisk och kemisk resistensprofil | Målapplikation |
|---|---|---|---|
| EPDM (etylenpropylen) | -45 grader till +135 grader | Exceptionell Flex & Weather.Överlägsen motståndskraft mot ozon, UV-solljus utomhus, ånga och vatten-glykolkylvätska. Ingen torr-rötsprickning. | Styrkängor för fordon, dammskydd för utomhusmaskiner, HVAC-expansionsdämpare. |
| Hög-rivningssilikon (VMQ) | -60 grader till +220 grader | Extrem termisk uthållighet och renhet.Förblir ultra-flexibel i arktisk kyla och hög värme. FDA 21 CFR 177.2600 kompatibel tillgänglig. | Medicinska ledade armar, livsmedelsbearbetningsmaskiner, motoravgasbälgar. |
| Nitril (NBR / Buna-N) | -30 grader till +110 grader | Oil & Petroleum ogenomtränglig.Utmärkt mekanisk seghet och dynamiskt motstånd mot fett, motorolja, diesel och hydraulolja. | Hydrauliska cylinderstångsstövlar, växellådsaxeltätningar, CV-knutar för fordon. |
| Neopren (CR / Kloropren) | -35 grader till +120 grader | Balanserad dynamisk arbetshäst.Hög rivhållfasthet, måttlig olje- och ozontolerans, inneboende flamskyddsegenskaper (UL94). | Industriella drivaxeldamasker, marina kabelgenomföringsstövlar, järnvägsvagnskopplingar. |
| Fluorelastomer (FKM / Viton®) | -20 grader till +230 grader | Extreme Acid & Chemical Shield.Ytterst motståndskraft mot aggressiva kolväten, koncentrerade kemikalier, lösningsmedel och hög-syror. | Kemisk bearbetning expansionsfogar, flygbränsleledningsisolatorer, halvledarkanaltätningar. |
In-Husverktyg och snabb prototypvändning
Eftersom gummibälgar har invecklade veck underskärningar, är skiljelinjeprecision och vakuumventilation avgörande för att undvika instängd luft och- skiljelinjeblixt. Best Seal driver en dedikerad-inhemsk CNC-form-avdelning som använder EDM-verktyg och hög-precisions-CNC-center. Vi förvandlar dina 3D CAD-stegfiler till produktionsverktyg-med anpassad prototypleverans i10 till 14 arbetsdagar. När vi går över till volymproduktion garanterar våra automatiska komprimerings- och överföringspressar flash-fria delningslinjer, validerade enligt vårStrikt AQL 0,25/0,40 kvalitetsprotokolloch lyckadesIATF 16949-standarder.
Tillämpningsscenarier för industrin
★┊ OEM Dynamic Protection & Vibration Isolation
Våra specialtillverkade-gummibälgar och flexibla dammstövlar ger viktigt skydd inom olika tekniksektorer:
- ◌ Fordon och kommersiella fordon:Kuggstångs-och-kugghjulsstövlar, kåpor för CV-drivaxelled, stötdämpande fjäderbensdamasker, expansionshylsor för luftfjädring.
- ◌ Robotik och fabriksautomation:Hög-fleraxlad handledsskydd med flera axlar, linjära styrskenor, dammtätningar, automatisk plockning-och-sugbälg.
- ◌ VVS, pumpar och rörsystem:Flexibla gummiexpansionsfogar som absorberar pumpvibrationer, termisk expansion av rörledningen och akustisk vattenhammare.
- ◌ Medicin och livsmedelsbearbetning:Platina-härdade genomskinliga silikonbälgar för farmaceutisk doseringsutrustning, sanitära isoleringsdämpare och kirurgiska ledade armar.
Efterlevnad & Kvalitetsledning
Best Seal OEM Factory Statement:1. Vi är en ISO 9001- och TÜV-certifierad tillverkningsanläggning.2. Specialiserad på 100 % anpassade formverktyg konstruerade efter dina specifika CAD-ritningar.3. Fullständig PPAP nivå 3-dokumentation och IMDS-materialinlämningar tillgängliga för fordonsprogram.4. Quality Managed to IATF 16949 Standards for noll-defect produktionslinjer.5. Strikt AQL 0,25/0,40 kvalitetsprotokoll med 100 % optisk dimensionsinspektion tillgänglig.
Vanliga frågor om anpassade gummibälgar
❓ Hur bestämmer jag rätt antal varv för min anpassade gummibälg?
Det erforderliga antalet varv beräknas baserat på tre primära faktorer: total slaglängd (maximal förlängning minus komprimerad fast höjd), maximal vinkelled och den tillåtna ytterdiametern enveloppen. Vårt ingenjörsteam kan analysera din 3D CAD-enhet för att optimera faltningsstigningen, rotdiametern och väggtjockleken för maximal flexcykellivslängd.
❓ Vilka verktygsalternativ finns för att tillverka skräddarsydda gjutna gummibälgar?
Beroende på lindningarnas underskärningsdjup använder vi hopfällbara dornformar, delad-kavitetskompressionsverktyg eller överförings-/insprutningsformar. CNC-bearbetning inom-hus gör att vi kan leverera första-artikelprototyper i10 till 14 arbetsdagar, åtföljd av fulldimensionella inspektionsrapporter.
❓ Kan Best Seal tillverka tyg-förstärkt eller tråd-förstärkt gummiexpansionsbälg?
Ja. För applikationer som involverar internt driftstryck eller högt vakuum (som industripumpar och rörledningsexpansionsfogar) integrerar vi hög-hållfast polyester-, nylon- eller Kevlar-tyglager inuti gummiväggen för att förhindra ballongbildning samtidigt som axiell och lateral flexibilitet bibehålls.
