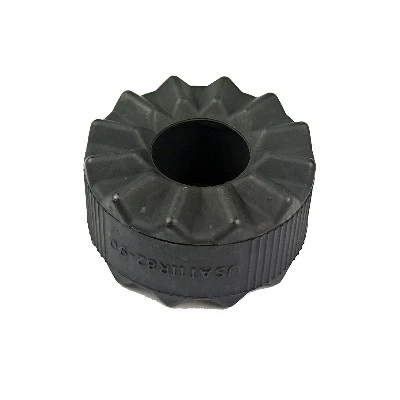

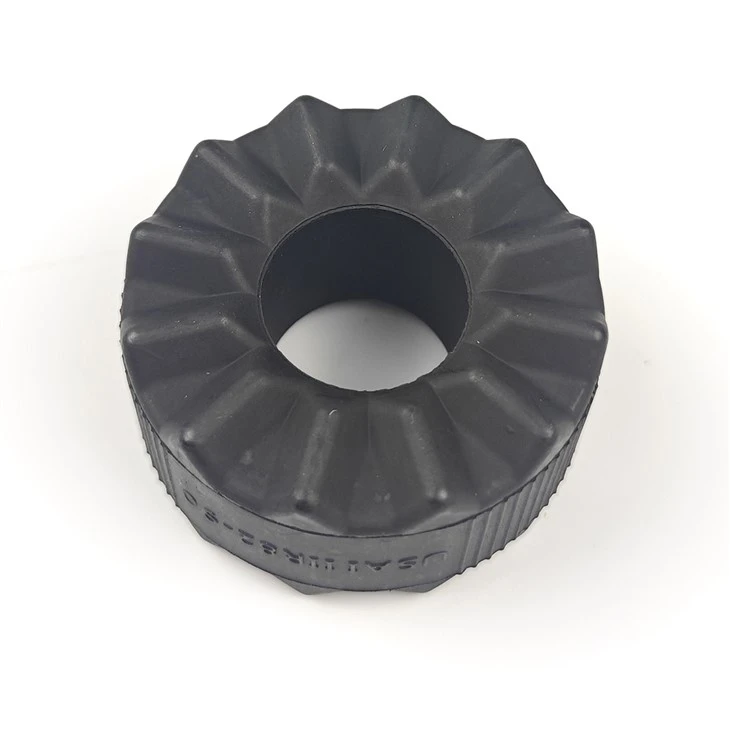

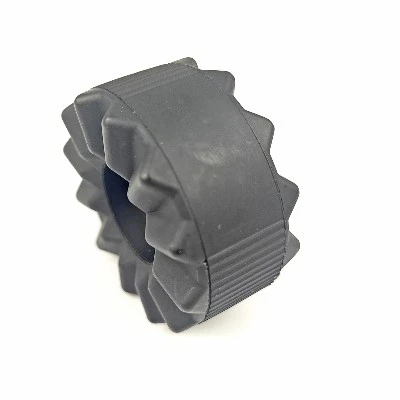

Industriella bullerreducerande stötfångare – helt skräddarsydda NVH-lösningar konstruerade enligt din exakta specifikation
I modern tillverkning är buller, vibrationer och hårdhet (NVH) inte bara komfortproblem - de är precisionstekniska problem. Överdriven strukturburna vibrationer försämrar maskininriktningen, accelererar lagerutmattning och utlöser kostsamma regelefterlevnadsproblem i bullerkänsliga-anläggningar. DeIndustriell bullerreducerande stötfångareär en elastomerkomponent som samtidigt utför två kritiska funktioner: absorberar kinetisk stötenergi vid hårt-stoppläge och kopplar bort vibrerande maskinstrukturer från deras omgivande ramverk för att förhindra luftburen bullerstrålning. Xiamen Best Seal designar och tillverkar dessa komponenter på en helt anpassad basis, vilket gör att OEM-ingenjörer kan specificera exakt durometer, geometri, bindningskonfiguration och materialkemi som krävs för att lösa deras specifika NVH-utmaning - utan kompromisser.
Till skillnad från--hylla katalogartiklar som tvingar ingenjörer att anpassa sin design till tillgängliga delar, börjar vårt tillvägagångssätt meddina applikationsdata: belastningsstorlek, anslagshastighet, frekvensspektrum, temperaturområde och kemikalieexponering. Vårt gummiteknikteam omvandlar sedan-den idealiska sammansättningen och geometrin för att leverera de målsatta statiska och dynamiska fjäderhastigheterna. All produktion sköts underISO 9001:2015medKvalitet som hanteras enligt IATF 16949-standarderi vårUL-certifierad anläggning. Varje batch hålls till enStrikt AQL 0,25 / 0,40 kvalitetsstandard, med Shore A-testrapporter för hårdhet, kompressionsuppsättning och draghållfasthet per produktionsparti.
✵ ˚ : · ✬ The 'Best Seal' Custom NVH Engineering Advantage ✬ · : ˚ ✶
Varför ledande maskinbyggare, automations-OEM:er och fabriksingenjörer väljer Xiamen Best Seal för deras mest krävande buller- och vibrationsisoleringsutmaningar:
🎛️ Vilken hårdhet som helst. Vilken geometri som helst.
Vi formar stötfångare över hela Shore A-spektrumet - från ultra-mjuk 20A gel-liknande isolatorer för optisk precisionsutrustning till fasta 80A hårda-buffertar för tunga stämplingspressar. Varje profil (cylindrisk, konisk, kupol, D-sektion, T-sektion, ihålig-kärna) kan uppnås utan minsta verktygskostnad vid upprepade beställningar.
🔗 Metallbindning och inläggsgjutning
Gummi-till-metallbundna stötfångare eliminerar risken för lösa komponenter i miljöer med hög-vibration. Vi binder direkt till skär av stål, aluminium och rostfritt stål med stödplåtar av stål, gängade tappar (M4–M24) eller press-stift -, alla testade enligt DIN EN ISO 813 avskalningsstandarder.
⚡ Snabb prototyp-till-produktion
Skicka in en DXF-, STEP-fil eller ett fysiskt prov. Vårt ingenjörsteam levererar en DFM-granskad prototyp inom7–10 arbetsdagarför NVH-validering på-maskin. Godkända konstruktioner övergår direkt till produktionsverktyg utan-ombyggnadskostnad. MOQ från 100 stycken för prototyper; skalbar till 500,000+ för serieproduktion.
Din anpassade stötfångare: från specifikation till serieproduktion
Fem-stegs anpassad teknisk process
|
|
Anpassad materialvalsguide
Elastomer efter driftsmiljö
Elastomerblandningen styr lång-utmattningslivslängd, kompressionsmotstånd och dämpningskoefficient. Vi lagerför och sammansätter följande familjer för bullerreducerande stötfångarproduktion:
| Material | Shore A Range | Temperaturområde | Viktiga NVH-egenskaper | Idealisk applikation |
|---|---|---|---|---|
| Naturgummi (NR) | 20A – 70A | -50 grader till +80 grader | Högsta motståndskraft och dynamisk utmattningslivslängd; bästa energiavkastning; lägsta värmeuppbyggnad under cyklisk belastning | Precisionsmaskinfästen, transportbandsbuffertar, räls--vibrationsskydd |
| EPDM | 30A – 75A | -50 grader till +150 grader | Enastående ozon-, UV- och väderbeständighet; utmärkt motstånd mot kompressionssättning; bra dämpning | Utomhusmaskiner, VVS-enheter, takutrustning, dörrbuffertar för bilar |
| Nitril (NBR) | 40A – 80A | -30 grader till +100 grader | Överlägsen olje- och bränslemotstånd; hög nötningsbeständighet vid upprepade stötar | Verktygsmaskiner hårda stopp, hydrauliska pressbuffertar, växellådsfästen |
| Neopren (CR) | 30A – 70A | -40 grader till +120 grader | Balanserad olja, ozon och flambeständighet; bra kompressionsuppsättning; måttlig dämpning | Marint däcksutrustning, generatorset, kompressorfästen |
| Silikon (VMQ) | 20A – 60A | -60 grader till +220 grader | Extrem temperaturstabilitet; låg kompressionsinställning över brett temperaturområde; konsekvent styvhet från -50 till +150 grader | Ugnsdörrsbuffertar, halvledarutrustning, rymdvibrationsisolatorer |
| Polyuretan (PU) | 50A – 95A | -30 grader till +80 grader | Högsta nötnings- och rivmotstånd; utmärkt belastning-vid hög hårdhet; överlägsen oljebeständighet jämfört med NR | Tunga pressbuffertar, rullstötfångare, hög-hård belastning |
Hårdhet vs. isoleringsfrekvensguide
Att välja fel Shore-hårdhet är den enskilt vanligaste orsaken till en stötfångare som överför snarare än isolerar vibrationer. Denna referenstabell vägleder initialt val av blandning:
| Shore A hårdhet | Naturlig frekvens (fn) | Effektivt isoleringsband | Typisk utrustningstyp |
|---|---|---|---|
| 20A – 30A (Ultra-Mjuk) | 5 – 8 Hz | Isolerar 10 Hz och uppåt | Precisionsoptiska bord, CMM-maskiner, labbinstrument |
| 35A – 45A (mjuk) | 8 – 15 Hz | Isolerar 20 Hz och uppåt | CNC-bearbetningscenter, tryckpressar, medicinsk bildbehandling |
| 50A – 60A (Medium) | 15 – 25 Hz | Isolerar 30 Hz och uppåt | Kompressorer, pumpar, HVAC-fläktar, generatoraggregat |
| 65A – 75A (fast) | 25 – 40 Hz | Isolerar 50 Hz och uppåt | Transportörer, växellådor, industrifläktar |
| 80A – 95A (hårt) | 40+ Hz | Hårt stopp / stötbuffert; minimal isolering | Stämplingspressar, pneumatiska cylindrar, dörrhårda stopp |
Standard och anpassade profilalternativ
Vi underhåller produktionsverktyg för de vanligaste stötfångarprofilerna och kommer att skära nya verktyg för alla anpassade former inom 7–10 dagar. Alla profiler tillgängliga med eller utan metallbindningsinsatser:
Den vanliga-allround stötfångaren. Konstant tvärsnitt- ger linjär fjäderhastighet under axiell kompression. Finns med gängad bult eller blind-montering.
Progressiv fjäderhastighet - mjuk vid första kontakt, stelnar under ökande avböjning. Idealisk för applikationer med variabel slagenergi (dörrbuffertar, skåpstopp).
Själv-justering vid kontakt; klarar vinkelförskjutning upp till 15 grader. Föredraget för panel-till-ramgränssnitt på kapslingar och luckor.
Plan limyta med rundad kontaktyta. Idealisk för kontinuerliga-dörrtätningar och skåppackningar som kräver samtidig tätning och akustisk isolering.
Tom geometri sänker den effektiva fjäderhastigheten dramatiskt vid en given durometer, vilket ger låg-frekvent isolering i ett kompakt paket. Väggtjocklek anpassad till din lastspecifikation.
Gummi bunden mellan två metallplattor med genomgående-bult; ger vibrationsisolering i alla tre axlarna samtidigt. Standard metriska eller imperialistiska bultmönster tillgängliga.
Industriell benchmarking: anpassad vs. från--hyllan
| Kritisk faktor | Best Seal Custom Bumpers | Katalog / Off--hyllaleverantör |
|---|---|---|
| Geometri Fit | Exakt matchning.Gjuten till din monteringsbov, försänkning eller konsolgeometri med ±0,3 mm dimensionell tolerans. | Standardkatalogformer tvingar fram konstruktionen kompromissar - felinriktade lastaxlar minskar isoleringseffektiviteten med 30–50 %. |
| Compound Tuning | Ansökan-specifik Shore A.Sammansättning vald baserat på ditt frekvensspektrum och avböjningsmål, inte vad som finns i lager. | Fasta hårdhetsalternativ i katalogen; ingenjörer måste välja "närmast tillgängliga", som kan sända snarare än isolera målfrekvensband. |
| Metal Bond Integritet | Kemiskt bunden till DIN EN ISO 813. 90° peel strength >6 kN/m; noll delaminering under ihållande vibrationer. | Press-passning eller adhesiv-förband delamineras under ihållande dynamisk belastning, vilket skapar lösa komponenter och maskinens stilleståndstid. |
| Livscykeldokumentation | Full spårbarhet.Materialcertifikat, Shore A-post, kompressionsuppsättning, FAI-rapport - alla utfärdade med varje produktionsbatch. | Ingen batchspårbarhet. När en stötfångare går sönder i förtid kan grundorsaken inte fastställas och felet upprepas. |
Anpassad gjutningsinfrastruktur
★┊ In-House Tooling & Compounding Control
En anpassad stötfångare är bara så bra som blandningen bakom den. På Xiamen Best Seal driver vi vår egen gummiblandningsanläggning - som gör att våra ingenjörer kan formulera den exakta blandningen av baspolymer, mjukgörare, förstärkande fyllmedel och vulkaniseringssystem som behövs för att nå ett specifikt dynamiskt styvhetsmål. Vår interna verktygsverkstad bearbetar kompressions- och överföringsformar i P20 och H13 verktygsstål, med håligheter polerade enligt SPI A2/B1-standarder för konsekvent ytfinish från del-till-del. Denna vertikala integration innebär att din anpassade stötfångarspecifikation aldrig går förlorad i översättning mellan en blandningsmaskin, en formtillverkare och en formare.
- ◌ Vertikal integration:Compounding → Verktyg → Formning → QC allt under ett tak i Xiamen.
- ◌ MOQ Flexibilitet:Prototyp går från 100 st; serieproduktion skalar till 500,000+ st per batch.
- ◌ Snabbverktyg:Ny form levereras inom 7–10 arbetsdagar; ingen minimiavgift för verktyg vid om-beställningar.
Förpackning & Frakt
📦 Komponent-Säker skyddsförpackning
Gummi-till-metallbundna stötfångare är individuellt poly-förpackade för att förhindra korrosion av metallinsatser och nötning av gummiytan under transport. Gängade tappvarianter är täckta för att skydda gängstigningen.
| Kategori | Detaljer |
|---|---|
| Individuell inslagning | PE polypåsar per enhet; gängskydd på dubb-varianter; VCI-film på metall-sammansättningar |
| Ytterförpackning | Kraftiga-korrugerade exportkartonger med skum-kudde fyllning |
| Bulkbeställningar | Grid-separerade innerkartonger i pallaterade huvudkartonger för sjöfrakt |
| Dokumentation ingår:Materialcertifikat, Shore A-inspektionsprotokoll, FAI-dimensionell rapport (första produktionssatsen) och RoHS/REACH-överensstämmelsedeklaration. | |
🚚 Global frakt och handel
| Metod | Detaljer |
|---|---|
| Expresstjänster | DHL / FedEx / UPS (3–5 arbetsdagar över hela världen) |
| Fraktalternativ | Flygfrakt (5–7 dagar)|Sjöfrakt (25–35 dagar) |
| Handelsvillkor | EXW, FOB, CIF, DDP / DDU tillgängliga för alla större regioner |
| Utskicksport | Xiamens internationella hamn, Kina |
Efterlevnads- och kvalitetscertifieringar
🏆 Kvalitetscertifieringar:ISO 9001:2015, UL-certifierad anläggning, kvalitetsstyrd enligt IATF 16949-standarder.
⚙️ Överensstämmelsestandarder:RoHS 2.0 & REACH SVHC-kompatibel. Gummi-till-metallbindning testad enligt DIN EN ISO 813. EPDM- och silikonkvaliteter tillgängliga i FDA/NSF-kompatibla föreningar för livsmedel-angränsande maskiner.
NVH Engineering FAQ
❓ Jag har ingen CAD-fil - kan jag skicka ett fysiskt prov eller en handskiss för anpassad offert?
Ja. Vi reverserar regelbundet-om fysiska prover med hjälp av digitala mätmarkörer och 3D-skanning. En tydlig handskiss med kritiska mått (OD, höjd, hål, gängstorlek, hårdhet om känd) räcker för en preliminär offert. Skicka oss ditt prov eller ritning så kommer vårt ingenjörsteam att svara med en DFM-granskning och offert inom 48 timmar.
❓ Hur anger jag rätt hårdhet om jag inte känner till min maskins vibrationsfrekvens?
Dela din maskintyp, RPM (eller slaghastighet för pressar) och den statiska belastningen per monteringspunkt. Vårt ingenjörsteam använder dessa indata för att beräkna den nödvändiga naturliga frekvensen för isoleringssystemet, som bestämmer målet Shore A. För komplexa vibrationsproblem med flera axlar kan vi rekommendera en tredje-parts vibrationsmätningstjänst för att skaffa faktiska frekvensspektrumdata innan sammansättningsval.
❓ Vad är din lägsta beställningskvantitet för en helt anpassad gjuten stötfångare?
För prototyp- och valideringskörningar är vår MOQ100 styckenper storlek och sammansättning. För serieproduktion är MOQ vanligtvis500–1 000 styckenberoende på delstorlek och antal mögelhåligheter. Det finns ingen minsta verktygsavgift på upprepade produktionsorder mot samma godkända form. Vi stödjer årliga rambeställningar med kvartalsvis releaseschemaläggning för att optimera ditt lager och enhetskostnad.
